KHBF法蘭式球閥
| 產品名稱 | KHBF法蘭式球閥 |
| 規格型號 | KHBF（KHMF） |
| 連接方式 | 法蘭 |
| 結構形式 | 直通流道 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN50 |
| 公稱壓力 | 31MPa |
| 閥體材質 | A105 304 316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
KHBF法蘭式球閥產品概述:
KHBF法蘭高壓球閥閥體材料有碳鋼、不銹鋼；球體材料：碳鋼、黃銅、不銹鋼；工作溫度：-25～＋100℃、-30～＋170℃；密封材料：丁晴橡膠、氟橡膠；手柄形式：鋁質直柄、鋁質曲柄、鑄鋅直柄04、鑄鋅曲柄、鋼質直柄、鋼質曲柄、不帶手柄；表面處理：磷化、電鍍黃鋅；驅動形式：手動、氣動、電動。
產品介紹：
KHBF法蘭高壓球閥適用于液壓系統和化工系統的各種管路上，作啟閉用。適用介質:液壓油、水一乙二醇、其它混合液體。公稱壓力31.5MPa（PN50MPa的要定做）。
工作原理：
KHBF法蘭高壓球閥開關為旋轉90度的動作，旋塞體為球體，在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥較適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。
產品特點：
1、可轉動法蘭以便于裝配。
2、無泄漏，不需要手工重調密封件。
3、采用浮球式密封原理，雙側密封。
4、通過限位銷和限位墊限定開關位置。
5、全流量流通以便于介質的無阻尼流動。
6、通過控制手柄芯軸上的槽位觀察開關位置。
KHBF(KHMF)系列法蘭式高壓球閥
一、圖形符號
二、型號說明
① 系列代號：KHBF（KHMF）系列法蘭式球閥
② 公稱通徑：16、20、25、32、40、50mm
③ 壓力范圍：40、63、100、160、250、315bar
④ 閥體材料：1-鋼
⑤ 球體材料：1-鋼
⑥ 工作溫度：1、-25～＋100℃、2、-30～＋170℃
⑦ 其他密封：2-丁晴橡膠
⑧ 手柄形式：02-鋁質直柄06-鋼質曲柄09-不帶手柄
⑨ 設計序號：由生產商定

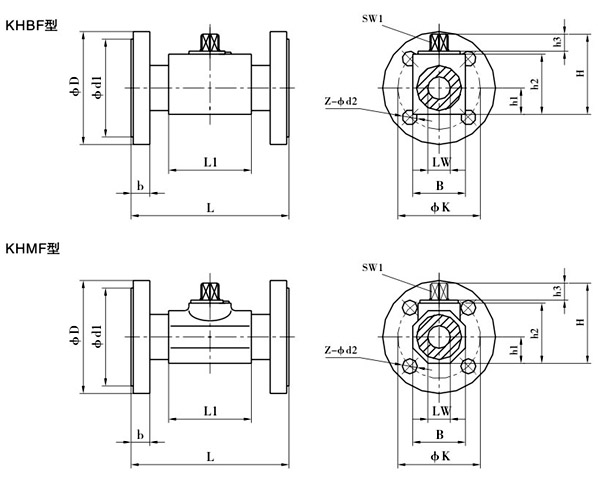

外形尺寸
KHBF法蘭式球閥尺寸表：
|
簡略型號 |
壓力范圍 |
DN |
LW |
L |
L1 |
D |
d1 |
d2 |
K |
B |
b |
H |
h1 |
h2 |
h3 |
SW1 |
Z |
|
KHBF-016 |
10-40 |
16 |
15 |
130 |
48 |
95 |
45 |
14 |
65 |
38 |
16 |
62 |
19 |
45 |
11 |
9 |
4 |
|
KHBF-016 |
63-160 |
105 |
14 |
75 |
20 |
||||||||||||
|
KHBF-016 |
250-315 |
130 |
18 |
90 |
26 |
||||||||||||
|
KHBF-020 |
10-40 |
20 |
20 |
150 |
60 |
105 |
58 |
14 |
75 |
48 |
18 |
75 |
25 |
57 |
11 |
12 |
4 |
|
KHBF-025 |
10-40 |
25 |
25 |
160 |
65 |
115 |
68 |
14 |
85 |
57 |
18 |
82 |
28.5 |
64 |
11 |
12 |
4 |
|
KHBF-025 |
63-160 |
140 |
18 |
100 |
24 |
||||||||||||
|
KHBF-025 |
250 |
150 |
22 |
105 |
28 |
||||||||||||
|
KHBF-025 |
315 |
160 |
22 |
115 |
34 |
KHMF法蘭式球閥尺寸表：
|
簡略型號 |
壓力范圍 |
DN |
LW |
L |
L1 |
D |
d1 |
d2 |
k |
B |
b |
H |
h1 |
h2 |
h3 |
SW1 |
Z |
|
KHMF-032 |
10-40 |
32 |
30 |
180 |
84 |
140 |
78 |
18 |
100 |
75 |
18 |
103 |
37.5 |
84 |
12 |
14 |
4 |
|
KHMF-032 |
63-160 |
155 |
22 |
110 |
26 |
||||||||||||
|
KHMF-040 |
10-40 |
40 |
38 |
200 |
91 |
150 |
88 |
18 |
110 |
85 |
18 |
114 |
42.5 |
95 |
12 |
14 |
4 |
|
KHMF-040 |
63-160 |
170 |
22 |
125 |
28 |
||||||||||||
|
KHMF-040 |
250 |
185 |
26 |
135 |
34 |
||||||||||||
|
KHMF-040 |
315 |
195 |
26 |
145 |
38 |
||||||||||||
|
KHMF-050 |
10-40 |
50 |
48 |
230 |
100 |
165 |
102 |
18 |
125 |
105 |
20 |
131.5 |
52.5 |
112.5 |
12 |
14 |
4 |
|
KHMF-050 |
63 |
180 |
22 |
135 |
26 |
||||||||||||
|
KHMF-050 |
100-160 |
195 |
26 |
145 |
30 |
||||||||||||
|
KHMF-050 |
250 |
200 |
26 |
150 |
38 |
8 |
|||||||||||
|
KHMF-050 |
315 |
210 |
26 |
160 |
42 |
|
簡略型號 |
壓力范圍 |
DN |
LW |
L |
L1 |
D |
d1 |
d2 |
k |
B |
b |
H |
h1 |
h2 |
h3 |
SW1 |
Z |
|
KHMF-032 |
10-40 |
32 |
30 |
130 |
84 |
140 |
78 |
18 |
100 |
75 |
18 |
103 |
37.5 |
84 |
12 |
17 |
4 |
|
KHMF-040 |
40 |
38 |
140 |
91 |
150 |
88 |
110 |
85 |
18 |
114 |
42.5 |
95 |
|||||
|
KHMF-050 |
50 |
48 |
150 |
100 |
165 |
102 |
125 |
105 |
20 |
131.5 |
52.5 |
112.5 |
