產品展示
HH47.H47XF.HDH47X蝶式緩沖止回閥
| 產品名稱 | HH47.H47XF.HDH47X蝶式緩沖止回閥 |
| 規格型號 | HH47/H47XF/HDH47X |
| 連接方式 | 法蘭 |
| 結構形式 | 緩閉式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN200-500 |
| 公稱壓力 | 0.6MPa～1.6MPa |
| 閥體材質 | HT200 WCB 304 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
HH47.H47XF.HDH47X蝶式緩沖止回閥產品概述:
HH47、H47XF、HDH47X蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密副可靠、耐磨損、緩沖性能好等特點 是工業用水和城市排污的較佳產品。
原理特點
蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。蝶式緩沖止回閥主要同閥體、閥瓣、緩沖裝置和微量調節閥組成。蝶式緩沖止回閥具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，H47X、HH47X、HH47H、H47XF、HDH47X型蝶式緩沖止回閥是工業用水和城市排污的較佳產品。
主要零件材料
|
零件名稱 |
閥體 |
蝶 板 |
密封圈 |
閥桿 |
填料 |
|
材料 |
灰鑄鐵 |
灰鑄鐵、鑄鋼、球墨鑄鐵 |
丁腈耐油橡膠、 |
不銹鋼 |
聚四氟乙烯 |
主要技術參數
|
型號 |
公稱壓力 |
試驗壓力Ps(MPa) |
工作壓力 |
介質溫度 |
適用介質 |
|
|
殼體 |
密封 |
|||||
|
H47X、H47H、H47X、 |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品 |
|
1.6 |
2.4 |
1.75 |
1.6 |
|||
|
2.5 |
3.75 |
2.75 |
2.5 |
|||
主要外形尺寸(法蘭連接尺寸：PNl0、16、25按JB／T79 94標準）
|
公稱通徑 |
尺 寸 |
|||
|
L |
H |
B1 |
B2 |
|
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
公稱通徑 |
尺 寸 |
|||
|
L |
H |
B1 |
B2 |
|
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |

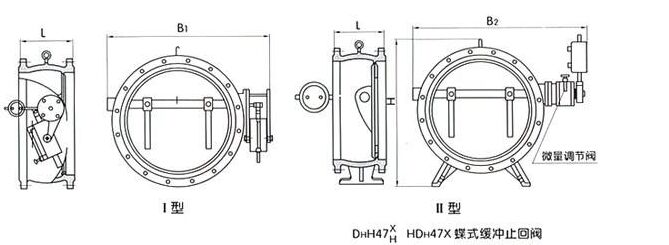

HH47.H47XF.HDH47X蝶式緩沖止回閥結構圖:
本頁URL，復制給好友：
訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱[email protected]
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱[email protected]
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
