『CS41H,CS11H,CS45H,CS15H,CS49H疏水閥』

更新時間：2024-11-05 09:21:13

產品名稱	『CS41H,CS11H,CS45H,CS15H,CS49H疏水閥』
規格型號	CS41H,CS11H,CS45H,CS15H,CS49H
連接方式	法蘭，絲扣
結構形式	直通式
驅動方式	手動
公稱通徑	DN15-DN300
公稱壓力	1.6～6.4MPa
閥體材質	不銹鋼,鑄鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://qxong.cn
生產廠家	上海威爾頓閥門有限公司

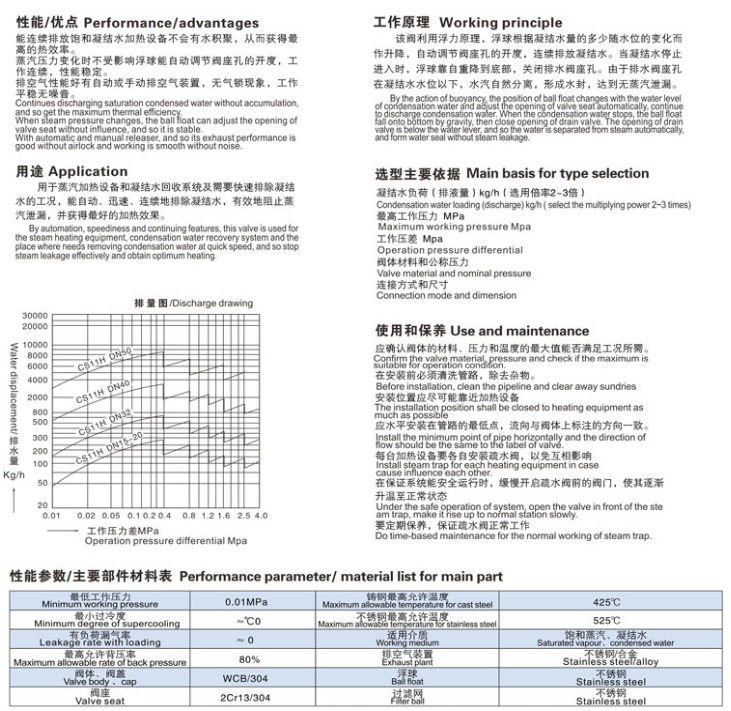

CS41H,CS11H,CS45H,CS15H,CS49H疏水閥產品概述:
浮球式疏水閥,自由浮球式疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。自由浮球式疏水閥有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。能連續排水、性穩定、排水量大、漏水量小。

浮球式疏水閥,自由浮球式疏水閥主要零部件

序號	名稱	材料
1	閥體	WCB
2	浮球	304
3	封圈	2Cr13
4	尾螺	2Cr13
5	并冒	2Cr13
6	平墊圈	H62
7	平墊圈	H62
8	擋圈	65Mn
9	濾網	304
10	螺母	45
11	螺柱	35CrMoA
12	石墨封圈	304+石墨
13	閥蓋	A105
14	螺堵頭	2Cr13
15	閥座	Q235
16	磨合膨脹片	304
17	彈簧	304
18	保護套	304

主要外形尺寸

產品型號 Produstion Type	口徑	尺寸Dimensions
產品型號 Produstion Type	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B	15	195	195	95	65	45	14	2	4-φ14
	20	195	200	105	75	55	14	2	4-φ14
	25	215	225	115	85	65	14	2	4-φ14
CS41H-16C、25 C、40C CS41H-16D、25 D、40D	25	270	245	115	85	65	14	2	4-φ14
	32	270	250	135	100	78	16	2	4-φ18
	40	280	290	145	110	85	16	3	4-φ18
	50	290	300	160	125	100	16	3	4-φ18
CS41H-16C、25C CS41H-16F、25F	50	410	380	160	125	100	16	3	4-φ18
	65	410	380	180	145	120	18	3	4-φ18
	80	430	420	195	160	135	20	3	8-φ18
	100	430	440	215	180	155	20	3	8-φ18
	125	480	510	245	210	185	22	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23

浮球式疏水閥,自由浮球式疏水閥主要外形尺寸

尺寸 Dimensions	型號Type	CS11H-16C
	口徑DN	15	20	25	32a	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	h	103	103	103	108	108	108

CS45H,CS15H自由半浮球式疏水閥產品概述：

自由半浮球式疏水閥-CS45H/CS15H自由半浮球式疏水閥是機械型疏水閥中工作性能較可靠的疏水閥之一。它的內部結構只有一個半浮球式的球桶為活動部件，開口朝下，半浮球式的球桶外圓經過精細研磨，整個球面都可為密封面。使用壽命很長，能抗水錘，沒有易損件，無故障，經久耐用，無蒸汽泄漏，節能效果好。自由半浮球式蒸汽疏水閥用于蒸汽加熱設備，蒸汽管網凝結水回收系統。當球桶內的蒸汽變成凝結水，球桶失去浮力往下沉，閥門開啟，凝結水迅速排出。當蒸汽再進入球桶之內，閥門再關閉，間斷和連續工作。由于閥座處于水封隔離，水汽分開，工作時無蒸汽泄漏。
自由半浮球式疏水閥-CS45H/CS15H自由半浮球式疏水閥主要性能規范：

公稱壓力	試驗壓力	較高工作壓力	較高工作溫度（℃）	適用介質	漏汽率	較高背壓率（%）
1.6	2.4	1.6	220	蒸汽、凝結水	≤0.5	85

自由半浮球式疏水閥-CS45H自由半浮球式疏水閥主要外型及連接尺寸：

型號	公稱通徑 DN(mm)	L	H	H1	型號	公稱通徑 DN（mm)	L	H	D	D1	D2	b	f	Z一Φd
CSl5H-16/25/40C	15	155	142	80	CS45H-16/25/40C	15	210	142	95	65	45	14	2	4-Φ14
	20	155	142	80		20	210	142	105	75	55	14	2	4-Φ14
	25	155	142	80		25	230	142	115	85	65	14	2	4-Φl4
	32	180	200	105		32	270	200	135	100	78	16	2	4-Φ18
	40	180	200	105		40	270	200	145	110	85	16	3	4-Φ18
	50	180	200	105		50	270	200	160	125	100	16	3	4-Φ18

自由半浮球式疏水閥-CS15H自由半浮球式疏水閥主要外型及連接尺寸：

型號	公稱通徑 DN(mm)	L	H	H1	型號	公稱通徑 DN（mm)	L	H	D	D1	D2	b	f	Z一Φd
CSl5H-16/25/40C	15	155	142	80	CS45H-16/25/40C	15	210	142	95	65	45	14	2	4-Φ14
	20	155	142	80		20	210	142	105	75	55	14	2	4-Φ14
	25	155	142	80		25	230	142	115	85	65	14	2	4-Φl4
	32	180	200	105		32	270	200	135	100	78	16	2	4-Φ18
	40	180	200	105		40	270	200	145	110	85	16	3	4-Φ18
	50	180	200	105		50	270	200	160	125	100	16	3	4-Φ18

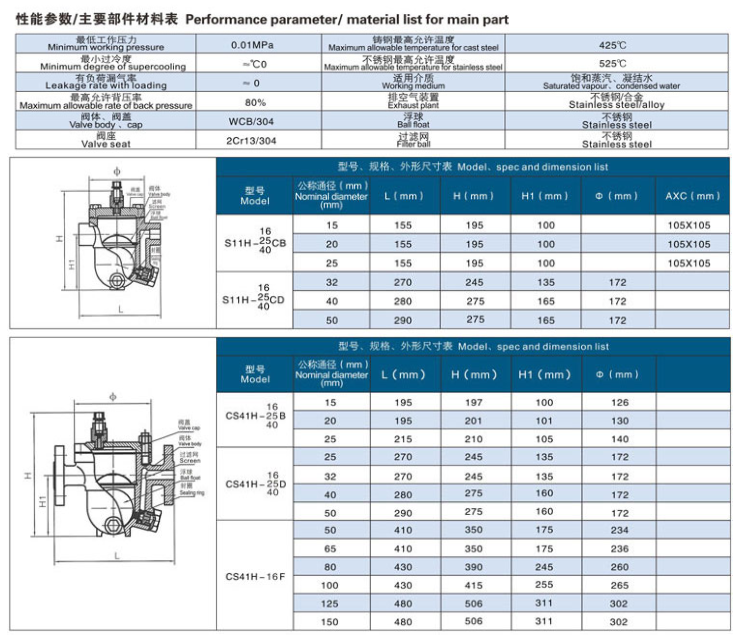

CS41H,CS11H,CS45H,CS15H,CS49H疏水閥尺寸圖:

CS41H,CS11H,CS45H,CS15H,CS49H疏水閥尺寸圖

CS41H,CS11H,疏水閥尺寸圖

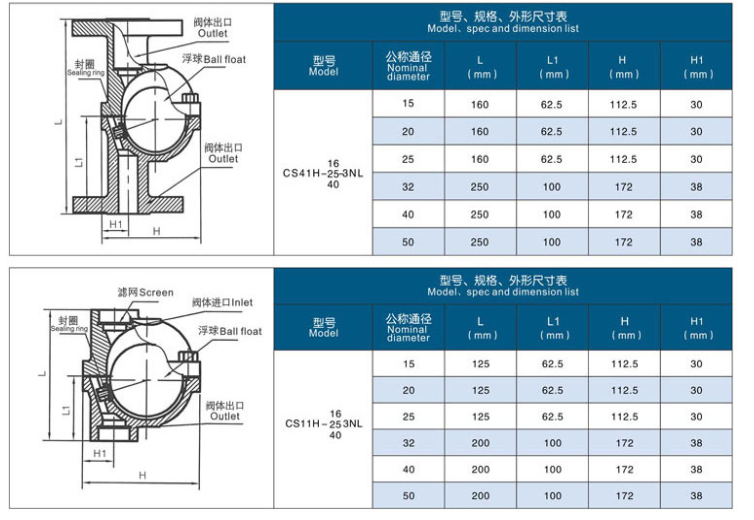

CS41H,CS11H自由浮球立式疏水閥尺寸圖：

自由浮球立式疏水閥尺寸圖：

...
