『G49W三通隔膜閥』

更新時間:2024-11-05 09:24:04
產品名稱 『G49W三通隔膜閥』
規格型號 G49W
連接方式 法蘭
結構形式 三通式
驅動方式 手動
公稱通徑 DN25-DN80
公稱壓力 0.6MPa~1.6MPa
閥體材質 HT200 WCB 20# 304 304L 316 316L
聯系方式 021-51061185 18964118897 白經理
官網 http://qxong.cn
生產廠家 上海威爾頓閥門有限公司

G49W三通隔膜閥產品概述:

G49W(無襯里)三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。

適用溫度:≤85℃、≤100℃≤120℃、≤150℃(按照襯里和隔膜材料)

壓力等級:PN1.0

設計與制造:GB122239

結構長度:GB12221、JB1688

法蘭連接尺寸:GB4216、JB78

部件列表:1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

材料

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵
閥桿:碳鋼、不銹鋼
手輪:鑄鐵

測試

襯里層:電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力:PNMpa
閥體:PN×1.5
密封:PN×1.1

結構特點

隔膜閥是一種特殊形式的截止閥;
1、彈性密封的開閉件,確保沒有內漏;
2、流線型的流道,使得壓力損失??;
3、沒有填料函,因此沒有外漏;
4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
5、隔膜可更換,維護費用低;
6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。

主要尺寸及重量

DN
mm

公稱壓力
MPa

工作壓力
MPa

L
mm

D
mm

D1
mm

n-φd
mm

F
mm

H1
mm

H2
mm

D0
mm

質量

25

10

10

160

96

115

85

4-14

108

120

66

55

32

180

118

135

100

4-18

138

157

96

85

40

200

135

145

110

4-18

147

167

96

125

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

245

80

310

210

195

160

4-18

212

252

230

335

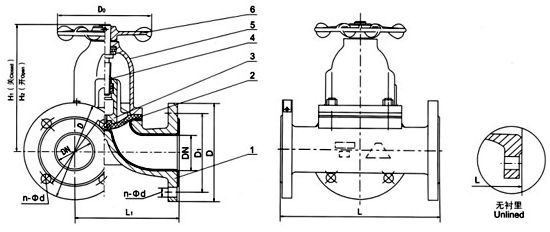

 G49W三通隔膜閥結構圖:

G49W三通隔膜閥結構圖
