『G41FS-6S塑料隔膜閥』
| 產品名稱 | 『G41FS-6S塑料隔膜閥』 |
| 規格型號 | G41FS |
| 連接方式 | 法蘭 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15～150mm |
| 公稱壓力 | 0.6MPa～1.6MPa |
| 閥體材質 | HT200 WCB 304 304L 316 316L |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
G41FS-6S塑料隔膜閥產品概述:
G41FS-6S塑料隔膜閥EG41F(無襯里)、EG41Fs(襯氟塑料)堰式隔膜閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004
用途
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6
測試
襯里層：電火花檢測
實驗與檢驗按BS6755標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料 隔膜：氟塑料
閥瓣：鑄鐵 閥桿：碳鋼、不銹鋼 手輪：鑄鐵
結構特點
隔膜閥是一種特殊形式的截?cái)嚅y
彈性密封的開閉件，確保沒有內漏；
流線型的流道。使得壓力損失??；
沒有填料函，因此沒有外漏；
閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
隔膜可更換，維護費用低；
襯里材料的多樣性，可適用于各種節制，并具有良好的耐腐蝕性。
部件列表：1、閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、手輪
|
公稱通徑 |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Фd |
f |
H1 |
H2 |
D0 |
質量 |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
90 |
99 |
66 |
2 |
|
20 |
117 |
105 |
75 |
4-14 |
2 |
93 |
103 |
66 |
3 |
||
|
25 |
127 |
115 |
85 |
4-14 |
2 |
100 |
112 |
66 |
4 |
||
|
332 |
146 |
140 |
100 |
4-18 |
2 |
127 |
144 |
96 |
6.5 |
||
|
40 |
259 |
150 |
110 |
4-18 |
2 |
136 |
156 |
96 |
7.5 |
||
|
50 |
190 |
165 |
125 |
4-18 |
2 |
151 |
177 |
118 |
10 |
||
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
183 |
213 |
165 |
16 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
198 |
273 |
230 |
23.5 |
||
|
100 |
305 |
220 |
180 |
8-18 |
2 |
266 |
320 |
280 |
34 |
||
|
125 |
356 |
250 |
210 |
8-18 |
3 |
319 |
386 |
280 |
44 |
||
|
150 |
406 |
285 |
240 |
8-22 |
3 |
380 |
453 |
368 |
67.5 |
||
|
200 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
506 |
626 |
400 |
141.5 |
|
|
250 |
635 |
395 |
350 |
12-22 |
5 |
598 |
734 |
500 |
229 |
||
|
300 |
0.4 |
749 |
445 |
400 |
12-22 |
5 |
698 |
778 |
560 |
321 |
|
|
350 |
787 |
505 |
460 |
16-22 |
5 |
723 |
883 |
560 |
360 |
||
|
400 |
0.25 |
914 |
565 |
515 |
16-26 |
5 |
868 |
1078 |
640 |
584 |

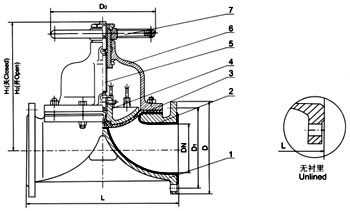

G41FS-6S塑料隔膜閥結構圖:
