『EG6K41J EG6B41J氣動襯膠隔膜閥』
| 產品名稱 | 『EG6K41J EG6B41J氣動襯膠隔膜閥』 |
| 規格型號 | EG6K41J EG6B41J |
| 連接方式 | 法蘭 |
| 結構形式 | 直通式 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN20-200 |
| 公稱壓力 | 0.6MPa～1.6MPa |
| 閥體材質 | HT200 WCB |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
EG6K41J EG6B41J氣動襯膠隔膜閥產品概述:
EG6K41W(無襯里)、EG6K41J(襯膠)氣動隔膜閥(常開型)專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．下閥桿 6．閥蓋 7．氣缸 8．氣動薄膜 9．彈簧 10．氣缸蓋
11．上閥桿 12．手輪
材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼手輪：鑄鐵
測試
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
主要連接尺寸
|
DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-Фd |
f |
H |
D0 |
B |
代號 |
氣源壓力 |
氣源接頭 |
耗氣量 |
質量 |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-13.5 |
2 |
|
|
|
|
|
|
|
|
|
20 |
117 |
105 |
75 |
4-13.5 |
2 |
343 |
140 |
168 |
68 |
0.3 |
1/8 |
163.87 |
6.3 |
||
|
25 |
127 |
115 |
85 |
4-13.5 |
2 |
345 |
140 |
168 |
68 |
0.3~0.4 |
1/8 |
196.65 |
7.3 |
||
|
32 |
146 |
140 |
100 |
4-17.5 |
2 |
363 |
140 |
260 |
68 |
0.3~0.4 |
1/8 |
229.4 |
8.3 |
||
|
40 |
159 |
150 |
110 |
4-17.5 |
2 |
430 |
140 |
260 |
69 |
0.3~0.4 |
1/4 |
1458.7 |
14.3 |
||
|
50 |
190 |
165 |
125 |
4-17.5 |
2 |
575 |
140 |
260 |
70 |
0.3~0.4 |
1/4 |
3162.7 |
256 |
||
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-17.5 |
2 |
588 |
140 |
260 |
70 |
0.3~0.4 |
1/4 |
3243 |
30.8 |
|
80 |
254 |
200 |
160 |
8-17.5 |
2 |
769 |
165 |
425 |
71 |
0.4~0.5 |
3/8 |
6636.8 |
64.9 |
||
|
100 |
305 |
220 |
180 |
8-17.5 |
2 |
816 |
280 |
425 |
71 |
0.4~0.5 |
3/8 |
6948 |
70.3 |
||
|
125 |
356 |
250 |
210 |
8-17.5 |
3 |
820 |
280 |
425 |
71 |
0.4~0.5 |
3/8 |
7374.2 |
80.7 |
||
|
150 |
406 |
285 |
240 |
8-22 |
3 |
920 |
280 |
549 |
72 |
0.5 |
3/8 |
10652 |
131.2 |
||
|
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
1010 |
280 |
549 |
72 |
0.6 |
3/8 |
16715 |
212 |
|
250 |
635 |
395 |
350 |
12-22 |
5 |
|
|
|
|
|
|
|
|

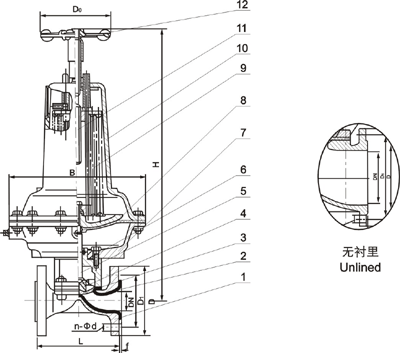

EG6K41J氣動襯膠隔膜閥結構圖:

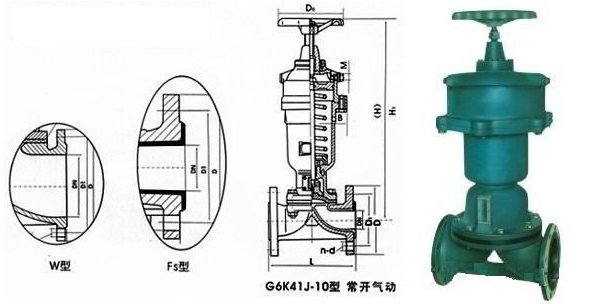

EG6B41J氣動襯膠隔膜閥結構圖:
注：1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2. 氣動閥門的反饋信號采用無觸點傳感技術。
3.采用薄膜式氣缸替代活塞式氣缸，排除了活塞易損漏而導致無法啟閉閥門的弊端。
4.當氣源發生故障時，可操作手輪使閥門開啟。
