產品展示
BQ41F型保溫球閥
| 產品名稱 | BQ41F型保溫球閥 |
| 規格型號 | BQ41F型 |
| 連接方式 | 法蘭 |
| 結構形式 | 直通式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN250 |
| 公稱壓力 | 1.6～6.4MPa |
| 閥體材質 | WCB 304 304L 316 316L |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
BQ41F型保溫球閥產品概述：
保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而BQ41F球閥比一般球閥更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
執行標準
設計標準：ASME B 16.34、GB/T12224
結構長度：ASME B 16.10、GB/T12221
連接法蘭：ASME B 16.5、JB/T 79
試驗和檢驗：JB/T9092、API 598
性能參數
|
型號 |
BQ41F-16C |
BQ41F-25C |
BQ41F-16P |
BQ41F-25P |
|
|
工作壓力（MPa） |
1.6 |
2.5 |
1.6 |
2.5 |
|
|
適用溫度（℃） |
≤200 |
||||
|
適用介質 |
非腐蝕性介質 |
腐蝕性介質 |
|||
|
材料 |
閥體、閥蓋 |
碳鋼 |
鉻鎳鈦鋼 |
||
|
球體 |
鉻鎳鋼 |
||||
|
閥座 |
聚四氟乙烯或氧化橡膠 |
聚四氟乙烯 |
|||
|
閥桿 |
沉淀硬化鋼 |
鉻鎳鋼 |
|||
主要外形和連接尺寸
|
公稱通徑 |
主要外形尺寸和連接尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
H |
W |
|
|
BQ41F-16C BQ41F-16P BQ41F-16R BQ641F-16C BQ641F-16P BQ641F-16R BQ941F-16C BQ941F-16P BQ941F-16R |
||||||||
|
15 |
108 |
95 |
65 |
45 |
14 |
4-14 |
95 |
160 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
101 |
160 |
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
106 |
160 |
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
112 |
230 |
|
40 |
165 |
145 |
110 |
85 |
16 |
4-18 |
125 |
230 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
135 |
230 |
|
65 |
191 |
180 |
145 |
120 |
18 |
4-18 |
170 |
400 |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
193 |
400 |
|
100 |
229 |
215 |
180 |
155 |
20 |
8-18 |
265 |
700 |
|
125 |
356 |
245 |
210 |
185 |
22 |
8-18 |
310 |
700 |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
355 |
1100 |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
410 |
1500 |
|
250 |
533 |
405 |
355 |
320 |
30 |
12-25 |
560 |
1500 |

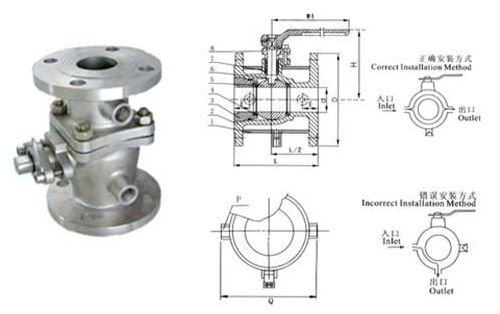

BQ41F型保溫球閥結構圖紙：
本頁URL，復制給好友：
訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱[email protected]
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱[email protected]
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
