產品名稱 | D671X氣動對夾式蝶閥 |
規格型號 | D671X |
連接方式 | 對夾 |
結構形式 | 無 |
驅動方式 | 氣動 |
公稱通徑 | DN50-DN800 |
公稱壓力 | 1.0mpa-1.6mpa |
閥體材質 | 鑄鐵,鑄鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://qxong.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
產品概述:

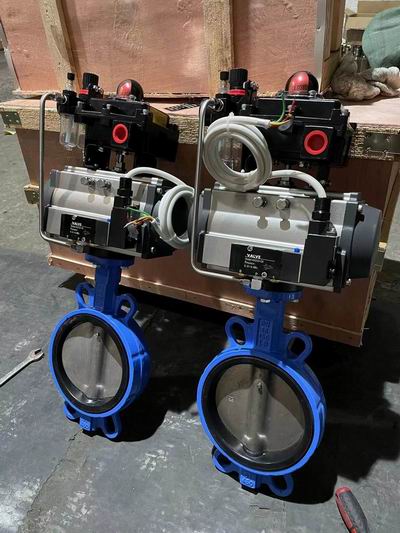

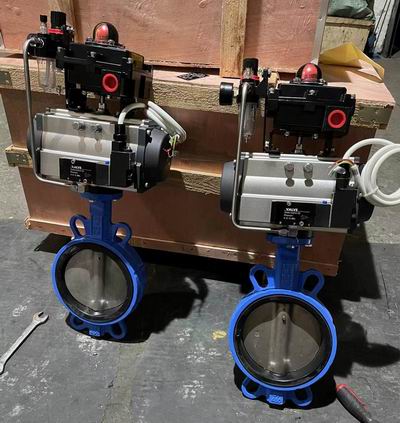

D671X氣動對夾式蝶閥中線軟密封蝶閥是管線優先選用的常規蝶閥,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物。且重量輕,安裝方便,驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用,又可作調節介質的流量用。驅動裝置根據用戶要求,分別可采用手動、電動、氣動等方式。選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到最佳效果。
D671X氣動對夾式蝶閥適用于溫度≤120℃或≤150℃,公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋?、水電、冶金、能源系統以及輕紡等行業,特別適用于雙向密封和閥體易銹蝕場合,作調節流量和截流介質。
D671X氣動對夾式蝶閥的特點:
1、小巧輕便,容易拆裝及維修,并可在任意位置安裝。
2、結構簡單、緊湊,操作扭矩小,90°回轉開啟迅速。
3、流量特性趨直線,調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構,克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型,提高了密封性能及延長了閥門的使用壽命,帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
6、密封件可更換,且密封可靠達到雙向密封?!?/span>
7、蝶板可根據用戶要求噴涂覆層,如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
技術規范
設計依據 | GB | |
設計標準 | GB12238 | |
結構 長度 | 對夾式 連接 | GB12221 |
對夾法蘭尺寸 | GB12221 | |
試驗和檢驗 | JB/T9002 |
注:系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
主要零件材質表
序號 | 零件名稱 | 材 質 | ||
Z | C | D | ||
1 | 閥座 | 橡膠 | 橡膠 | 橡膠 |
2 | 圓錐銷 | 45鋼 | 45鋼 | 不銹鋼 |
3 | 蝶板 | 灰鑄鐵鍍硬鉻 | 碳鋼或不銹鋼 | 不銹鋼 |
4 | 閥體 | 灰鑄鐵 | 碳鋼 | 不銹鋼 |
5 | 螺柱 | 35鋼 | 碳鋼 | 不銹鋼 |
6 | 閥桿 | 45鋼 | 不銹鋼 | 不銹鋼 |
7 | 鍵Key | 45鋼 | 45鋼 | 不銹鋼 |
8 | 襯套 | 銅基粉末冶金 | 銅基粉末冶金 | 銅基粉末冶金 |
9 | O形圈 | 橡膠 | 橡膠 | 橡膠 |
10 | 氣動裝置 | |||
11 | 位置指示器 | 塑料 | 塑料 | 塑料 |
注:系列蝶閥主要零部件及密封圈的材質可根據實際工況條或用戶。
主要外形及連接尺寸 D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa)
公稱通徑DN | 外形尺寸 | 連接尺寸 | 執行器型號* | ||||||
L | L1 | L2 | H | H1 | D | D1 | n-φd | ||
50 | 43 | 164/214 | 75/91 | 263/291 | 80 | 165 | 125 | 4-φ18 | GTD65/GTE80 |
65 | 46 | 164/214 | 75/91 | 277/305 | 89 | 185 | 145 | 4-φ18 | GTD65/GTE80 |
80 | 46 | 164/214 | 75/91 | 283/311 | 95 | 200 | 160 | 8-φ18 | GTD65/GTE80 |
100 | 52 | 190/246 | 91/101 | 330/340 | 114 | 220 | 180 | 8-φ18 | GTD80/GTE90 |
125 | 56 | 210/295 | 101/112 | 353/369 | 127 | 250 | 210 | 8-φ18 | GTD90/GTE100 |
150 | 56 | 247/398 | 112/139 | 382/408 | 139 | 285 | 240 | 8-φ22 | GTD100/GTE125 |
200 | 60 | 308/478 | 139/176 | 442/493 | 175 | 340 | 295 | 8-φ22 | GTD125/GTE160 |
250 | 68 | 378/562 | 176/206 | 525/574 | 203 | 395 | 350 | 12-φ22 | GTD160/GTE190 |
300 | 78 | 432/728 | 206/228 | 619/642 | 242 | 445 | 400 | 12-φ22 | GTD190/GTE210 |
350 | 78 | 524/928 | 228/275 | 673/720 | 267 | 505 | 460 | 16-φ22 | GTD210/GTE255 |
400 | 102 | 524/1033 | 228/324 | 705/800 | 309 | 565 | 515 | 16-φ22 | GTD210/GTE300 |
450 | 114 | 648/1129 | 275/380 | 774/880 | 328 | 615 | 565 | 20-φ26 | GTD255/GTE350 |
500 | 127 | 715/1430 | 324/425 | 880/905 | 361 | 670 | 620 | 20-φ26 | GTD300/AW20S |
600 | 154 | 795/1845 | 380/527 | 1020/1089 | 459 | 780 | 725 | 20-φ30 | GTD350/AW28S |
700 | 165 | 795/1845 | 280/527 | 1082/1151 | 520 | 895 | 840 | 24-φ30 | GTD350/AW28S |
800 | 190 | 1380/2605 | 527/440 | 1199/1112 | 591 | 1015 | 950 | 24-φ33 | AW28/AW35S |
注:數據×××/×××分別是氣動執行器雙作用式,單作用式(彈簧復位)。
根據不同的閥門扭矩、使用介質選配。不同的執行器型號,其相關尺寸隨之變化。
GT系列氣動執行器可配至DN700,AW系列氣動執行器可配蝶至DN200-1600
