J61H,J61Y高溫高壓焊接截止閥

更新時間:2024-11-05 09:53:27
產品名稱 J61H,J61Y高溫高壓焊接截止閥
規格型號 J61H,J61Y
連接方式 焊接
結構形式 直通式
驅動方式 手動
公稱通徑 DN10-DN100
公稱壓力 PN200~PN320
閥體材質 WCB.鑄鐵,不銹鋼
聯系方式 021-51061185 18964118897 白經理
官網 http://qxong.cn
生產廠家 上海威爾頓閥門有限公司

J61H,J61Y高溫高壓焊接截止閥產品概述

一、高溫高壓焊接截止閥產品用途

J61H、J61Y 型 PN200~PN320 高溫對接焊電站截止閥適用于公稱壓力PN200~PN320 及P54/100V-P57/170V ,工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中,切斷或接通管路介質。
 二、高溫高壓焊接截止閥產品特點
1、閥門中腔采用壓力自緊式密封結構,密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成,耐磨、耐高溫,抗擦傷性能好、使用壽命長
3、閥桿經調質和表面氮化處理,有良好的搞腐蝕性和抗擦傷性。
4、閥蓋填料函深度合理,填料加緩蝕劑,密封可靠
 三、執行標準
◇設計標準:JB/T 3595/E101
◇結構長度:JIS E101
◇對焊端:ANSI B16.25
◇試驗與檢驗:JIS E101
◇壓力-溫度:JB/T 3595
◇產品標識:GB/T 12220
◇供貨規范:JIS E101
 四、性能參數
型號 J61H-200V J41Y-200V
工作壓力(MPa) 19.6 15.58 6.96 19.6 15.58 6.96
適用溫度(℃) ≤200 ≤450 ≤570 ≤200 ≤450 ≤570
適用介質 水、蒸汽等
材料 閥體、閥蓋 鉻鉬釩鋼
閥瓣 鉻鉬釩鋼+堆焊硬質合金
閥座 鉻鉬釩鋼+堆焊硬質合金
閥桿 鉻鉬釩鋼

五、高溫高壓電站截止閥主要外形和連接尺寸

公稱通徑DN 主要外形尺寸和連接尺寸 重量
L D1 D2 D3 α H Do
J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
10 120 12 25 / 37.5 185 140 2.8
15 150 17 36 / 37.5 247 200 7.5
20 135 170 22 42 / 37.5 248 200 9
25 135 170 26 42 / 37.5 248 240 9.5
32 170 180 31 44 / 37.5 248.5 280 15
40 230 38 60 / 37.5 440 280 23
50(1) 250 50 82 / 32 450 320 60
50(2) 320 350 50 82 / 32 450 320 64
65 370 260 69 100 110 32 669 400 74
80 400 430 470 84 108 130 32 669 450 112.5
100 455 560 107 144 165 32 755 500 178.5
注:DN50為兩種結構
J61Y-P55/100V、P55/140V、P55/170V J61Y- P57/100V、P57/140V、P57/170V
10 120 120 12 28 / 37.5 189 140 3
15 150 150 17 40 / 37.5 250 200 9
20 135 170 135 170 22 46 / 37.5 252 200 11
25 135 170 135 170 26 46 / 37.5 254 240 13
32 170 180 170 180 31 49 / 37.5 254 280 17
40 230 230 38 60 / 37.5 440 280 23
50(1) 250 250 50 90 / 32 453 320 68
50(2) 320 350 320 350 50 90 / 32 455 320 72
65 370 260 370 260 69 104 110 32 630 400 83
80 400 430 470 400 430 470 84 110 140 32 672 450 118
100 455 560 455 560 107 148 170 32 761 500 185

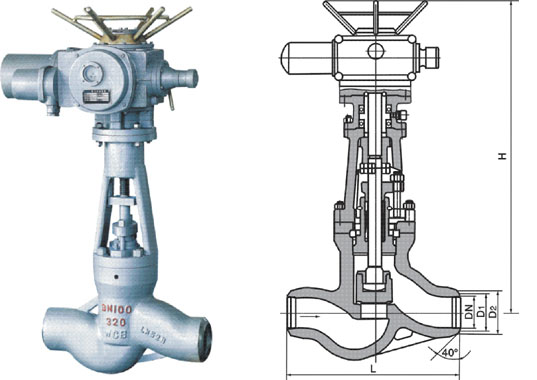

J61H,J61Y高溫高壓焊接截止閥結構圖

J61H,J61Y高溫高壓焊接截止閥結構圖
