D341X法蘭橡膠蝶閥

更新時間：2024-11-05 09:53:08

產品名稱	D341X法蘭橡膠蝶閥
規格型號	D341X
連接方式	法蘭
結構形式	中線式
驅動方式	蝸輪
公稱通徑	DN50-DN700
公稱壓力	0.6-1.6MPA
閥體材質	鑄鋼，不銹鋼，鑄鐵
聯系方式	021-51061185 18964118897 白經理
官網	http://qxong.cn
生產廠家	上海威爾頓閥門有限公司

D341X法蘭橡膠蝶閥產品概述：

法蘭橡膠蝶閥是管線優先選用的常規蝶閥，適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。這種閥門既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到較佳效果。

D341X法蘭橡膠蝶閥工作原理：

蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上，蝶板旋轉90角度即可完成啟閉。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。

D341X法蘭橡膠蝶閥產品特點：

驅動方式可選擇手動、電動或氣動。

流量特性趨直線，調節性能好。

密封件可更換，且密封可靠達到雙向密封?！?/span>

小巧輕便，容易拆裝及維修，并可在任意位置安裝。

結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。

設計與制造：GB12238 結構長度：GB12221（13系列）法蘭連接尺寸：GB4216 D41J半襯襯膠蝶閥

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿

法蘭橡膠蝶閥用途：

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
CPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿

法蘭橡膠蝶閥材料：

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
氣動裝置	組合件

壓力等級：PN（MPa）　1.0　1.6

法蘭橡膠蝶閥測試：

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置

法蘭橡膠蝶閥主要尺寸參數：

公稱通徑DN	L mm	D mm	D1 mm	n-d（mm）		H1 mm	H2 mm	質量
公稱通徑DN	L mm	D mm	D1 mm	PN1.6	PN1.6	H1 mm	H2 mm	質量
50	108	165	125	4-18	4-18	91	120	8
65	112	185	145	4-18	4-18	104	140	11.5
80	114	200	160	8-18	8-18	107	150	12.5
100	127	220	180	8-18	8-18	135	165	23
125	140	250	210	8-18	8-18	129	190	40.5
150	140	285	240	8-22	8-22	131	205	46.5
200	152	340	295	8-22	12-22	177	2550	61
250	165	395	350	12-22	12-26	206	270	73.5
300	178	445	400	12-22	12-26	220	320	103
350	190	505	460	16-22	16-26	264	358	120
400	216	565	515	16-26	16-30	298	400	217
450	222	615	565	16-26	-	327	420	242
500	229	671	620	20-26	-	352	480	279
600	267	780	725	20-30	-	446	560	396
700	292	895	840	24-30	-	486	610	596

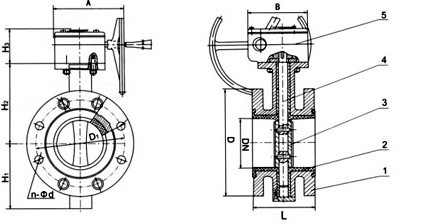

D341X法蘭橡膠蝶閥結構圖:
