Z44T~Z44W平行式雙閘板閘閥
| 產品名稱 | Z44T~Z44W平行式雙閘板閘閥 |
| 規格型號 | Z44T~Z44W |
| 連接方式 | 法蘭式 |
| 結構形式 | 明桿 平行式雙閘板 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN10-DN600 |
| 公稱壓力 | 0.6~1.0MPa |
| 閥體材質 | 鑄鋼，不銹鋼，鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Z44T~Z44W平行式雙閘板閘閥產品概述:
閘閥:平行式雙閘板閘閥適用于介質為水、污水的管路上作閉路設備用，不允許作調節調節流量和排空使用。廣泛適用于石油、化工、制藥、電力等行業。在公稱壓力≤l.0MPa的蒸汽、水、油類等介質的管路上作啟閉用。我廠可生產平行式雙閘板閘閥、平行式單閘板閘閥、明桿平行式雙閘板閘閥、明桿平行式單閘板閘閥。
平行式雙閘板閘閥產品特點：
1、當系統正常工作時，閘板以1.0m/min勻速啟、閉；而系統斷電等事故狀態時的關閉分為快、慢關兩個階段。100-20%開度為快關，時間10（S）。20-0%開度為慢關，時間為40（S）。
2、用在水泵出口作截止、止回閥使用，該閥還具有閥桿鎖定裝置。保證運行安全。
3、Z943T型閘閥選用新型電動裝置，可就地操作也可遠控，并能滿足計算機程控要求?？刂茰蚀_、安全、可靠。
平行式雙閘板閘閥性能規范：
|
型號 |
公稱壓力（MPa） |
試驗壓力（MPa） |
工作溫度（℃） |
適用介質 |
|
|
強度（水） |
密封（水） |
||||
|
Z44T-10 |
1.0 |
1.5 |
1.1 |
≤120 |
蒸汽、水 |
|
Z44W-10 |
≤100 |
油品、煤氣 |
|||
四、閘閥:平行式雙閘板閘閥主要零件材料：
|
零件名稱 |
材料 |
|
|
Z44T-110 |
Z44W-10 |
|
|
閥體、閥蓋、閥輪 |
灰鑄鐵 |
灰鑄鐵 |
|
閥板 |
灰鑄鐵+黃鋼 |
灰鑄鐵 |
|
閥桿 |
碳鋼 |
碳鋼 |
|
丁楔 |
鑄鋼 |
鑄鋼 |
|
閥桿螺母 |
青鋼 |
青鋼 |
閘閥:平行式雙閘板閘閥外形尺寸和連接尺寸：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
重量 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
|||
|
Z44T-10 |
40 |
165 |
145 |
145 |
85 |
18-3 |
4-18 |
240 |
135 |
16.5 |
|
50 |
180 |
160 |
160 |
100 |
20-3 |
4-18 |
260 |
180 |
20 |
|
|
65 |
195 |
180 |
180 |
120 |
20-3 |
4-18 |
300 |
180 |
25.5 |
|
|
80 |
210 |
195 |
195 |
135 |
22-3 |
4-18 |
345 |
200 |
31 |
|
|
100 |
230 |
215 |
215 |
155 |
22-3 |
8-18 |
395 |
200 |
47 |
|
|
125 |
255 |
245 |
245 |
185 |
24-3 |
8-18 |
478 |
240 |
64 |
|
|
150 |
280 |
280 |
280 |
210 |
24-3 |
8-23 |
558 |
240 |
100 |
|
|
200 |
330 |
335 |
335 |
265 |
26-3 |
8-23 |
720 |
320 |
144 |
|
|
250 |
380 |
390 |
390 |
320 |
28-3 |
12-23 |
845 |
320 |
- |
|
|
300 |
420 |
440 |
440 |
368 |
28-4 |
12-23 |
990 |
400 |
- |
|
|
350 |
450 |
500 |
500 |
428 |
30-3 |
16-23 |
1100 |
400 |
- |
|
|
400 |
480 |
565 |
565 |
482 |
32-3 |
16-25 |
1200 |
500 |
- |
|
|
450 |
510 |
615 |
615 |
532 |
32-3 |
20-25 |
1300 |
500 |
- |
|
|
500 |
540 |
670 |
670 |
585 |
34-3 |
20-25 |
1500 |
500 |
- |
|

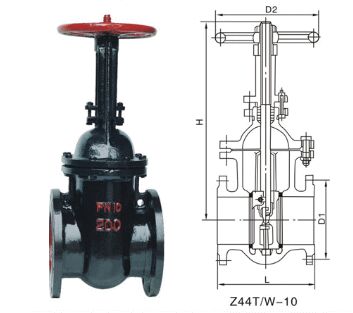

Z44T~Z44W平行式雙閘板閘閥結構圖:
