產品展示
Q41F天然氣球閥
| 產品名稱 | Q41F天然氣球閥 |
| 規格型號 | Q41F |
| 連接方式 | 法蘭 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN200 |
| 公稱壓力 | 1.6-4.0MPA |
| 閥體材質 | 鑄鋼，不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Q41F天然氣球閥產品概述:
天然氣球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截?cái)喙苈方橘|(zhì)的啟閉裝置，靠介質壓力將球體壓緊在出口端閥座上，其使用壓力和通徑受到一定限制。采用90°傳動，故開關方便迅速，可以實行快速啟閉。液化氣球閥采用成形聚四氟乙烯填料，手柄操作力矩平穩，驅動方式可為手動、蝸輪傳動、氣動、電動等。O形密封圈用來防止外部雜質進入閥門內部，并保持閥門長期密封性能，大于DN150的球閥采用蝸輪驅動，大于DN200用固定球球閥。適用于燃?xì)夤苈贰⒁夯蜌夤苈?、天然氣管路、煤氣管路等工作介質，不銹鋼閥體而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和、乙烯等，在各行業得到廣泛的應用。
天然氣球閥操作原理和結構說明：
1、球閥通道平整光滑便于管道掃線清洗，可以輸送漿液及固體顆粒等介質。
2、采用PTFE(特氟隆)等材料作為密封，具有良好潤滑性和彈性,與球體摩擦系小，使用壽命長。
3、啟閉迅速，啟閉時只需把球體轉動90°，方便而迅速。
4、球閥的流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等,并且成直線想通，介質流過球閥，相當于流過一段直通的管子，在各類閥門中球閥的流體阻力較小。
5、經配置有手動、蝸輪驅動、氣動、電動(防爆)可以實現遠程自動控制，,能滿足用戶的各種工況使用要求。
天然氣球閥性能規范：
|
壓力等級 |
常溫試驗壓力 |
|||
|
殼體 |
密封 |
低氣壓密封 |
||
|
公稱壓力(LB) |
150 |
3.0 |
2.2 |
0.6 |
|
300 |
7.5 |
5.5 |
0.6 |
|
|
適用溫度 |
-40~+80℃ |
|||
|
適用介質 |
天然氣， 液化石油氣等 |
|||
天然氣球閥零件材料：
|
零 件 名 稱 |
材 料 |
|
閥 體 閥 蓋 |
碳 素 鋼 WCB |
|
球 體 |
不 銹 鋼 304SS |
|
密 封 圈 |
PTFE(特氟隆)-聚四氟乙烯 |
|
閥 桿 |
鉻不銹鋼Ｃr13 |
|
閥桿填料 |
聚四氟乙烯 |
|
中法蘭螺母/螺栓 |
35# |
天然氣球閥連接尺寸：DN200以下手柄傳動
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
|
25 |
150 |
115 |
85 |
65 |
58 |
16 |
2 |
4-*14 |
150 |
|
32 |
165 |
135 |
100 |
75 |
66 |
18 |
2 |
4-*18 |
160 |
|
40 |
180 |
145 |
110 |
85 |
76 |
18 |
3 |
4-*18 |
175 |
|
50 |
200 |
160 |
125 |
100 |
88 |
20 |
3 |
4-*18 |
185 |
|
65 |
220 |
180 |
145 |
120 |
110 |
22 |
3 |
8-*18 |
200 |
|
80 |
250 |
195 |
160 |
135 |
121 |
22 |
3 |
8-*18 |
220 |
|
100 |
320 |
135 |
190 |
160 |
150 |
24 |
3 |
8-*23 |
248 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
8-*25 |
380 |
|
150 |
400 |
300 |
250 |
218 |
204 |
30 |
3 |
8-*25 |
420 |
|
200 |
600 |
375 |
310 |
278 |
260 |
34 |
3 |
12-*25 |
530 |
天然氣球閥連接尺寸：DN200以上傳動方式為蝸輪
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
z-d |
H |
|
250 |
568 |
425 |
370 |
332 |
|
36 |
3 |
12-*30 |
608 |
|
300 |
648 |
485 |
430 |
390 |
|
40 |
3 |
16-*30 |
774 |
|
350 |
762 |
550 |
490 |
448 |
|
44 |
3 |
16-*34 |
820 |
|
400 |
883 |
610 |
550 |
505 |
|
48 |
3 |
16-*34 |
900 |
|
450 |
914 |
660 |
600 |
555 |
|
50 |
3 |
20-*34 |
1050 |
|
500 |
991 |
730 |
660 |
610 |
|
52 |
3 |
20-*41 |
1200 |

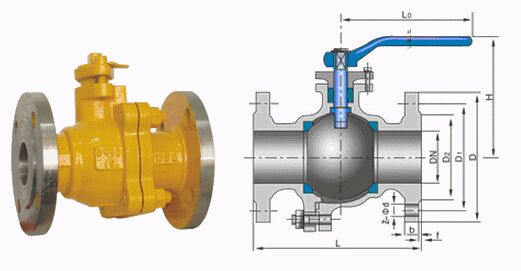

Q41F天然氣球閥結構圖:
