耐腐蝕襯氟隔膜閥

更新時間：2024-11-05 09:41:53

產品名稱	耐腐蝕襯氟隔膜閥
規格型號	G41F46、Q641F46、G45F46、Q941F46
連接方式	法蘭
結構形式	直通式
驅動方式	手動
公稱通徑	DN15-300
公稱壓力	1.6MPa-2.5MPa
閥體材質	鑄鐵、鑄鋼、碳鋼、不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://qxong.cn
生產廠家	上海威爾頓閥門有限公司

耐腐蝕襯氟隔膜閥產品概述:

G41F46、G45F46襯氟隔膜閥用于控制一般腐蝕性以及強腐蝕性介質，閥體內腔表面覆有可選擇的各種氟塑料，適用于各種不同工作溫度和流體管路。

襯氟隔膜閥適用介質：

各種濃度的鹽酸、硫酸、氫氟酸、王水、硝酸、各種有機酸、強堿、強氧化劑、濃稀酸交替、酸堿交替、有機溶劑、除熔融堿金屬、元素氟及芳香烴類外的其它強腐蝕性介質；

襯氟隔膜閥工作原理：

G41F46、G45F46襯氟隔膜閥是一種特殊形式的、具有截斷功能的閥門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。

襯氟隔膜閥產品的性能及優點：

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失小；

3、沒有填料函，因此沒有外漏；

4、閥體與閥蓋被中間隔膜隔開，使的隔膜上方的閥蓋、閥桿等零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料多樣可選性，可適用于各種介質，并具有良好的耐腐蝕性；

襯氟隔膜閥技術參數:

接口尺寸:法蘭DN15 ―DN 300 ；

工作壓力： 1.6MPA；

介質溫度:按照襯里和隔膜材料 ≤85℃、≤100℃、≤120℃、≤150℃、≤180℃；

閥體材質:鑄鋼、不銹鋼；

閥蓋材質:鑄鋼、不銹鋼；

襯里材質:可選性的各種氟塑料；

閥瓣材質: 鑄鐵、鑄鋼、不銹鋼；

閥桿材質: 碳鋼、不銹鋼；

手輪:鑄鐵；

襯氟隔膜閥主要零部件材料表 :

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低不銹鋼耐酸鑄鋼
序號	零件名稱	Z	C	P	R	P	R
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
5	支架	WCB			CF8	CF8
6	閥桿螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	緊固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手輪	WCB			WCB	WCB

襯氟隔膜閥技術規范

設計標準	GB12239
結構長度	JB1688/GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動、常閉型、常開型

襯氟隔膜閥主要外型和連接尺寸

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	d0	H	H1	WT(kg)
DN(mm)	NPS(inch)	PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345

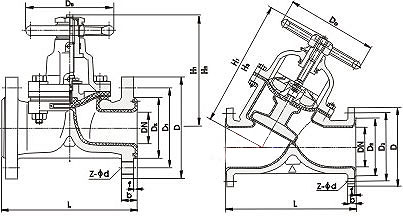

耐腐蝕襯氟隔膜閥結構圖:

耐腐蝕襯氟隔膜閥結構圖
