ZL73X鏈輪式漿液閥
| 產品名稱 | ZL73X鏈輪式漿液閥 |
| 規格型號 | ZL73X |
| 連接方式 | 對夾 |
| 結構形式 | 鏈輪式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN50-400 |
| 公稱壓力 | 1.6MPa |
| 閥體材質 | 鑄鐵、鑄鋼、碳鋼、不銹鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
ZL73X鏈輪式漿液閥產品概述：
ZL73X鏈輪式耐磨漿液閥主體采用鑄造，鑄鋼，不銹鋼等。通徑從DN50-DN600。產品廣泛用于化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。ZL73X鏈輪式耐磨漿液閥特別適合于造紙行業在管道上作調節和節流使用?？趶剑?0～600mm壓力：0.6MPa、1.0MPa、1.6MPa材質： 灰鑄鐵、橡膠。
ZL73X鏈輪式耐磨漿液閥特點：
1.機、電、液、儀一體化，實現現場控制，集中監控或自動控制。
2.無級調力，運行平穩，沖擊力小，適用于較高壓力場合。
3.節能，液壓傳動效率高達80%
4.閥門整體結構緊湊，體積小，無需液壓泵站。
5.可控制任意閥位并可鎖定。
ZL73X鏈輪式漿液閥主要性能規范
|
公稱壓力 （MPa） |
殼體試驗 （MPa） |
密封試驗 （MPa） |
工作溫度 |
液動漿液閥適用介質 |
|
0.6 |
0.9 |
0.66 |
≤80℃ |
煤漿、糧漿、紙漿、泥漿 |
ZL73X鏈輪式漿液閥主要外形及連接尺寸：
|
公稱壓力MPa |
試驗壓力 |
工作溫度 |
適用介質 |
|
|
殼體MPa |
密封MPa |
|||
|
0.6 |
0.9 |
0.66 |
≤80℃ |
紙漿、煤漿、水、灰渣 |
|
1.0 |
1.5 |
1.1 |
≤80℃ |
|
ZL73X鏈輪式漿液閥主要外形及連接尺寸：
|
公稱通徑DN |
L |
D |
D1 |
D0 |
H |
n-M |
|
|
PN6 |
PN10 |
||||||
|
50 |
48 |
48 |
125 |
100 |
180 |
295 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
180 |
305 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
220 |
330 |
8-M16 |
|
100 |
50 |
50 |
180 |
155 |
220 |
380 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
240 |
415 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
280 |
490 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
280 |
550 |
8-M20 |
|
250 |
70 |
70 |
350 |
320 |
360 |
693 |
12-M20 |
|
300 |
80 |
80 |
400 |
368 |
400 |
796 |
12-M20 |
|
350 |
80 |
90 |
460 |
428 |
400 |
895 |
16-M20 |
|
400 |
90 |
120 |
515 |
482 |
500 |
1004 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
500 |
1110 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
600 |
1210 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
700 |
1460 |
20-M27 |
|
700 |
140 |
140 |
840 |
800 |
800 |
1680 |
24-M27 |
|
800 |
190 |
190 |
950 |
905 |
800 |
1910 |
24-M30 |
|
900 |
203 |
203 |
1050 |
1005 |
800 |
2130 |
28-M30 |
|
1000 |
216 |
216 |
1160 |
1115 |
800 |
2350 |
28-M30 |
|
1200 |
254 |
254 |
1380 |
1325 |
800 |
2650 |
32-M30 |

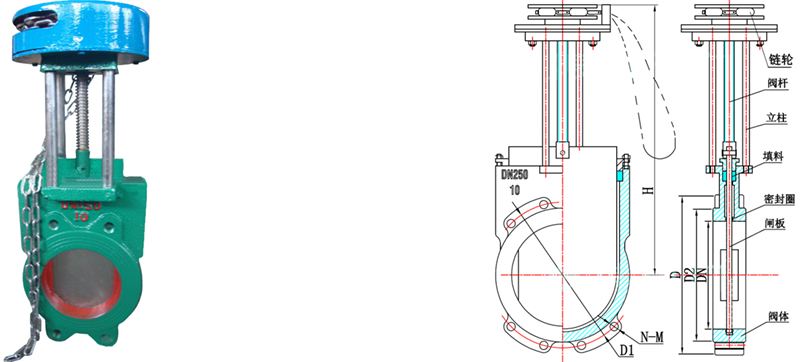

ZL73X鏈輪式漿液閥結構圖:
