產品名稱 | Y43H~Y43Y高靈敏度蒸汽減壓閥 |
規格型號 | Y43H~Y43Y |
連接方式 | 法蘭 |
結構形式 | 膜片式,活塞式 |
驅動方式 | 手動 |
公稱通徑 | DN15-DN80 |
公稱壓力 | 1.0Mpa-1.6Mpa |
閥體材質 | 鑄鐵、鑄鋼、碳鋼、不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://qxong.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。提高了對出口壓力變化的傳感效能,提高了靈敏度,大大降低了因上游壓力變化,流量變化等因素引起的壓力偏差。改善了流線分布,降低了噪聲。改進了密封面結構,延長了密封面壽命。本產品主要用于蒸汽管路,適用于進口壓力變化大,流量變化大的蒸汽管路。
公稱壓力(Mpa)
|
1.0
|
1.6
|
殼體試驗壓力(Mpa)
|
1.5
|
2.4
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
較高進口壓力(Mpa)
|
1.0
|
1.6
|
出口壓力范圍(Mpa)
|
0.04-0.6
|
0.04-1.0
|
壓力特性偏差(Mpa)
|
GB12246-1989
|
|
流量特性偏差(Mpa)
|
GB12246-1989
|
|
較小壓差(Mpa)
|
0.05
|
0.07
|
滲漏量
|
GB12245-1989
|
零件名稱
|
零件材料
|
閥體 閥蓋 底蓋
|
WCB
|
閥座 閥瓣
|
2Cr13
|
缸套 活塞
|
鋁鐵青銅
|
膜片
|
PH15-7Mo
|
活塞環
|
對位聚苯
|
導閥座 導閥瓣
|
2Cr13
|
主閥彈簧
|
50CrVA
|
導調主彈簧
|
50CrVA
|
調節彈簧
|
60Si2Mn
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
公稱通徑
DN |
外 形 尺 寸
|
連 接 尺 寸
|
|||||||||||
L
|
H
|
H1
|
PN 1.0MPa
|
PN 1.6MPa
|
|||||||||
D
|
K
|
n-ф
|
d
|
C
|
D
|
K
|
n-ф
|
d
|
C
|
||||
15
|
140
|
160
|
65
|
95
|
65
|
4-14
|
45
|
12
|
95
|
65
|
4-14
|
45
|
14
|
20
|
140
|
160
|
65
|
105
|
75
|
4-14
|
55
|
14
|
105
|
75
|
4-14
|
55
|
14
|
25
|
150
|
168
|
68
|
115
|
85
|
4-14
|
65
|
14
|
115
|
85
|
4-14
|
65
|
14
|
32
|
180
|
185
|
75
|
135
|
100
|
4-18
|
78
|
16
|
135
|
100
|
4-18
|
78
|
16
|
40
|
180
|
185
|
78
|
145
|
110
|
4-18
|
85
|
16
|
145
|
110
|
4-18
|
85
|
16
|
50
|
200
|
193
|
88
|
160
|
125
|
4-18
|
100
|
16
|
160
|
125
|
4-18
|
100
|
16
|
65
|
230
|
208
|
98
|
180
|
145
|
4-18
|
120
|
18
|
180
|
145
|
4-18
|
120
|
18
|
80
|
260
|
228
|
117
|
195
|
160
|
4-18
|
135
|
18
|
195
|
160
|
8-18
|
135
|
20
|

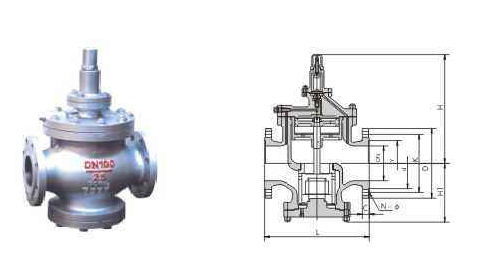

Y43H~Y43Y高靈敏度蒸汽減壓閥結構圖:
