襯氟直角截止閥J44F46

更新時間：2024-11-05 09:25:08

產品名稱	襯氟直角截止閥J44F46
規格型號	J44F46
連接方式	法蘭
結構形式	直通式
驅動方式	手動
公稱通徑	DN15-DN500
公稱壓力	PN1.0-PN2.5
閥體材質	碳鋼、不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://qxong.cn
生產廠家	上海威爾頓閥門有限公司

J44F直角襯氟截止閥產品概述:

截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截止斷管路中的介質，但不能做節流用。

J44F直角襯氟截止閥基本結構：

1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

J44F技術規范：

設計標準	GB12233/GB12233
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	手動、電動、氣動
結構形式	直通、直流、角式
公稱壓力	0.6、1.0、1.6、2.5

J44F零件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
		Z	C	P	R	PL	RL
1	閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	35	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4）
4	填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）		PTFE（F4）		PTFE（F4）
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手輪	WCB		WCB		WCB

五、J44F連接尺寸：

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L2	D	D1	D2	f	b	Z-Фd	D0	H1	H2	WT（Kg）
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	90	95	65	45	2	14	4-Ф14	100	165	180	6.5
20	3/4	95	105	75	55	2	16	4-Ф14	100	195	215	7
25	1	100	115	85	65	2	16	4-Ф14	120	210	235	7.8
32	11/4	105	135	100	78	2	18	4-Ф18	140	215	245	11
40	11/2	115	145	110	85	3	18	4-Ф18	140	260	295	13
50	2	125	160	125	100	3	20	4-Ф18	160	300	345	15
65	21/2	145	180	145	120	3	20	4-Ф18	180	320	380	23
80	3	155	195	160	135	3	22	4-Ф18	240	390	465	38
100	4	175	215	180	155	3	22	8-Ф18	240	450	540	42
125	5	200	245	210	185	3	24	8-Ф18	280	460	570	55
150	6	225	380	240	210	3	24	8-Ф23	320	530	665	77
200	8	275	335	295	265	3	26	8-Ф23	360	600	790	135
250	10	325	390	350	320	3	28	12-Ф23	400	720	940	220

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	L2	D	D1	D2	f	b	Z-Фd	D0	H1	H2	WT（Kg）
DN（mm）	NPS（inch）	PN1.6MPa
15	1/2	90	95	65	45	2	14	4-Ф14	100	165	180	7
20	3/4	95	105	75	55	2	16	4-Ф14	100	195	215	7.6
25	1	100	115	85	65	2	16	4-Ф14	120	210	235	8.2
32	11/4	105	135	100	78	2	18	4-Ф18	140	215	245	12
40	11/2	115	145	110	85	3	18	4-Ф18	140	260	295	14
50	2	125	160	125	100	3	20	4-Ф18	160	300	345	18
65	21/2	145	180	145	120	3	20	4-Ф18	180	320	380	26
80	3	155	195	160	135	3	22	8-Ф18	240	390	465	40
100	4	175	215	180	155	3	24	8-Ф18	240	450	540	50
125	5	200	245	210	185	3	26	8-Ф18	280	460	570	65
150	6	225	280	240	210	3	28	8-Ф23	320	530	665	85
200	8	275	335	295	265	3	30	12-Ф23	360	600	790	150
250	10	325	405	355	320	3	32	12-Ф25	400	720	940	245
PN2.5MPa
15	1/2	90	95	65	45	2	16	4-Ф14	120	165	180	7.5
20	3/4	95	105	75	55	2	16	4-Ф14	120	195	215	8
25	1	100	115	85	65	2	16	4-Ф14	140	210	235	9
32	11/4	105	135	100	78	2	18	4-Ф18	160	215	245	13
40	11/2	115	145	110	85	3	18	4-Ф18	180	260	295	15
50	2	125	160	125	100	3	20	4-Ф18	180	300	345	20
65	21/2	145	180	145	120	3	22	8-Ф18	240	320	380	28
80	3	155	195	160	135	3	22	8-Ф18	280	390	465	42
100	4	175	230	190	160	3	24	8-Ф23	320	450	540	57
125	5	200	270	220	188	3	28	8-Ф25	320	460	570	71
150	6	225	300	250	218	3	30	8-Ф25	360	530	665	90

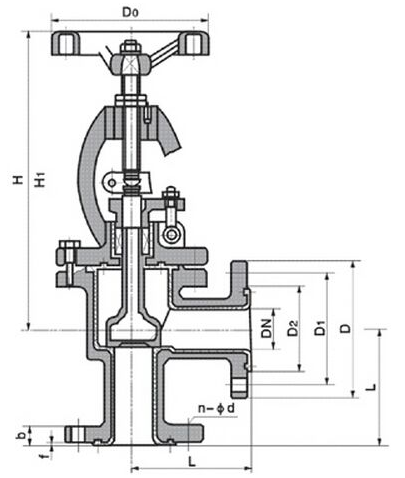

襯氟直角截止閥J44F46結構圖:
