產品展示

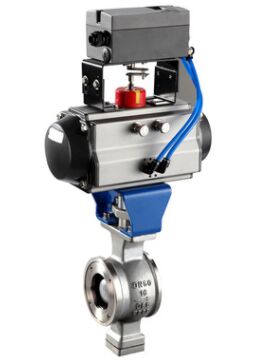

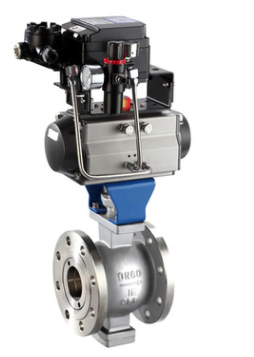

QV647F氣動V型切斷球閥
| 產品名稱 | QV647F氣動V型切斷球閥 |
| 規格型號 | QV647F |
| 連接方式 | 氣動 |
| 結構形式 | V型 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN25-DN600 |
| 公稱壓力 | 1.6-6.4MPA |
| 閥體材質 | 不銹鋼、鑄鋼、碳鋼、304、316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
QV647F氣動V型切斷球閥產品概述：
球芯是一種V型切口球面板，球芯上、下端設有轉動軸，具有堅固結構，抗磨損的閥內材料，直流式通道，閥座帶有增能環可調節密封力。關閉時V形切口與閥座產生楔形剪切力，廣泛應用于漿料、泥漿顆粒狀及纖維環境中，與閥門定位器配套實現比例調節，配帶閥門的控制箱即快速切斷。
氣動V型切斷球閥型號參數：
|
執行器大類 |
執行機構形式 |
密封形式 |
閥型 |
公稱壓力（MPa） |
閥體材料 |
|||||||||||||
|
執行器 |
橫推活塞式 |
剪切 |
V型球閥 |
1.60 |
按表內閥體 |
|||||||||||||
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
|
額定流量系數(CV) |
27 |
47 |
70 |
110 |
170 |
280 |
410 |
750 |
980 |
1720 |
2900 |
3800 |
7000 |
9800 |
12000 |
15000 |
23000 |
|
|
配用氣接管 |
φ6×1(G1/8) |
φ8×1.5(G1/4) |
φ10×2(G3/4) |
|||||||||||||||
|
主 |
閥體、蓋、 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
||||||||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12MoTi |
316 |
316L |
|||||||||||
|
填料 |
浸PTEF編織、膨脹石墨環、聚四氟乙烯片 |
|||||||||||||||||
|
墊片 |
聚四氟乙烯包復墊片、柔性石墨包復墊片、金屬包復墊片 |
|||||||||||||||||
|
較大轉角(α°) |
90° |
|||||||||||||||||
|
工作氣源壓力(MPa) |
0.4～0.7 |
|||||||||||||||||
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
|||||||||||||||||
|
工作溫度范圍(℃) |
-40～180、-40～250 |
|||||||||||||||||
|
基本誤差 |
≤±1.5% |
|||||||||||||||||
|
回差 |
≤1.5% |
|||||||||||||||||
|
死區 |
≤0.6% |
|||||||||||||||||
|
|
-5～55低于5°需要特殊除水處理 |
|||||||||||||||||
|
耗氣量 |
900L/h(標準狀態) |
|||||||||||||||||
|
泄漏量 |
≤10-6×額定流量系數 |
|||||||||||||||||
|
注 |
DN25～DN250對夾式、DN300～DN600法蘭式 |
|||||||||||||||||
氣動V型切斷球閥安裝尺寸表
|
DN代號 |
B |
A |
F |
G |
H |
I |
|
25 |
68 |
62 |
375 |
260 |
375 |
205 |
|
32 |
78 |
62 |
375 |
260 |
390 |
205 |
|
40 |
85 |
62 |
375 |
260 |
400 |
205 |
|
50 |
100 |
75 |
375 |
260 |
420 |
205 |
|
60 |
120 |
90 |
375 |
260 |
450 |
205 |
|
80 |
130 |
100 |
400 |
260 |
465 |
205 |
|
100 |
158 |
115 |
435 |
260 |
480 |
205 |
|
125 |
180 |
129 |
435 |
260 |
515 |
205 |
|
150 |
216 |
160 |
540 |
440 |
670 |
255 |
|
200 |
268 |
200 |
540 |
440 |
710 |
255 |
|
250 |
325 |
240 |
700 |
440 |
770 |
255 |
|
300 |
460 |
334 |
700 |
630 |
970 |
285 |
|
350 |
520 |
414 |
965 |
630 |
1050 |
285 |
|
400 |
580 |
490 |
965 |
630 |
1100 |
285 |
|
450 |
640 |
580 |
1230 |
850 |
1100 |
350 |
|
500 |
705 |
690 |
1230 |
850 |
1200 |
350 |
|
600 |
810 |
750 |
1520 |
1050 |
1380 |
350 |
QV647F氣動V型切斷球閥結構圖:
