產品展示

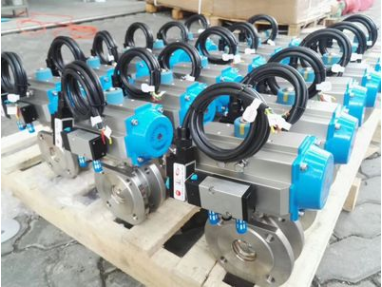

Q671F氣動對夾超薄型球閥
| 產品名稱 | Q671F氣動對夾超薄型球閥 |
| 規格型號 | Q671F |
| 連接方式 | 對夾 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN15-DN150 |
| 公稱壓力 | 1.6-6.4MPa |
| 閥體材質 | 不銹鋼、鑄鋼、碳鋼、304、316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://qxong.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Q671F氣動對夾超薄型球閥產品概述:
超薄型氣動球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
超薄型氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同“1”電動球閥閥體一樣。氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

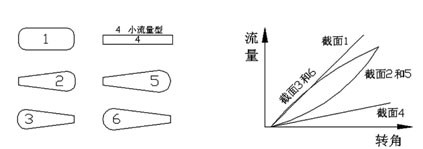

流道的幾種典型截面形狀及流量特性示意圖：
閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。
超薄型氣動球閥技術規范
|
閥類 |
傳動方式 |
連接形式 |
結構形式 |
密封面 |
公稱壓力（MPa） |
閥體材料 |
|
球閥 |
6-氣動 |
對夾式 |
浮動球直通 |
F-氟塑料 |
1.6 |
按表內閥體 |
|
公稱通徑DN(mm) |
15-150 |
|||||
|
材料材料代號 |
C |
P |
R |
|||
|
主 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
||
|
球板 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
適 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28℃～250℃ |
|||||
|
控制型式 |
雙作用/單作用 |
|||||
|
作用型式 |
切斷/調節 |
|||||
|
輸入信號 |
電信號：0～10mA、-4～10mA氣信號20～100kPa |
|||||
|
回信電壓 |
AC220V/DC24V |
|||||
|
工作介質 |
凈化壓縮壓氣 |
|||||
|
執行器 |
型號 |
GT系列、HY系列 |
||||
|
氣源壓力 |
0.4～0.7MPa |
|||||
超薄型氣動球閥連接尺寸：
|
公稱通徑DN(mm) |
尺 寸 |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
B |
F |
Z-φd |
||
|
15 |
35 |
95 |
65 |
45 |
14 |
2 |
4-M12 |
可選配GTD/GTE、 |
|
20 |
38 |
105 |
75 |
55 |
14 |
4-M12 |
||
|
25 |
42 |
115 |
85 |
65 |
14 |
4-M12 |
||
|
32 |
50 |
135 |
100 |
78 |
16 |
4-M16 |
||
|
40 |
60 |
145 |
110 |
85 |
16 |
4-M16 |
||
|
50 |
70 |
160 |
125 |
100 |
16 |
3 |
4-M16 |
|
|
65 |
95 |
180 |
145 |
120 |
18 |
4/8-M16 |
||
|
80 |
118 |
190 |
160 |
135 |
20 |
8-M16 |
||
|
100 |
140 |
215 |
180 |
155 |
20 |
8-M16 |
||
|
125 |
175 |
245 |
210 |
185 |
22 |
8-M16 |
||
|
150 |
210 |
280 |
240 |
210 |
24 |
8-M20 |
||

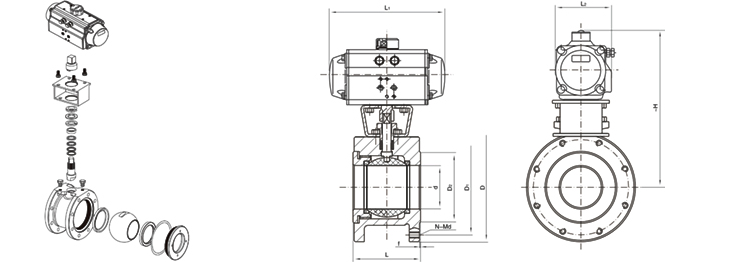

Q671F氣動對夾超薄型球閥結構圖:
